Installation av manövreringssystem för sugrörsluckor

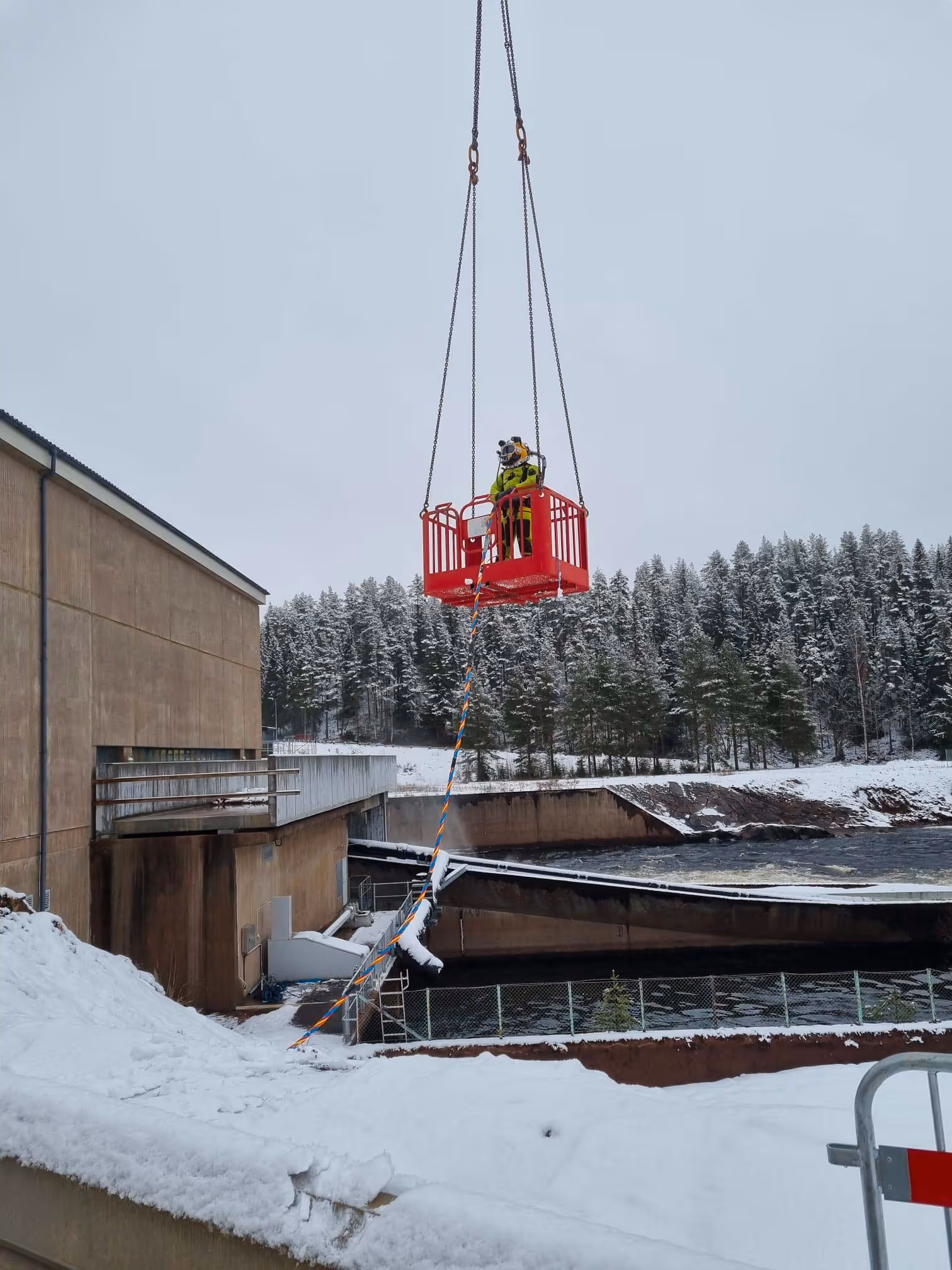

Fortum beställde dykassistans vid planerat underhåll av Väsa kraftstation. Uppdraget var avgränsat: stänga och täta sugrörsluckan, och demontera sex luckor på sugrörstaket för statuskontroll. Väl på plats visade inspektionen att luckorna satt fel. Mellan den sista luckan och betongväggen fanns ett glapp på 30 centimeter, och totalt 500 millimeter yta täcktes inte av plåt. Det gick heller inte att manövrera luckorna från land.

Detta gjordes

Dykare rengjorde sugrörssättläget för hand och tätade springorna på luckans utsida under tömningen av sugröret. Samtliga sex luckor demonterades med handverktyg och lyftes upp på land med kran. Luckorna var i gott skick och behövde inget underhåll, men de behövde flyttas, och lucka sex förlängdes med svets för att täcka glappet mot betongväggen. Eftersom beslagets nya position kom i konflikt med gamla bulthål gick förlängningen bara att göra på ena sidan. Det gav en obalans som fick kompenseras med en motvikt på 13,7 kilo.

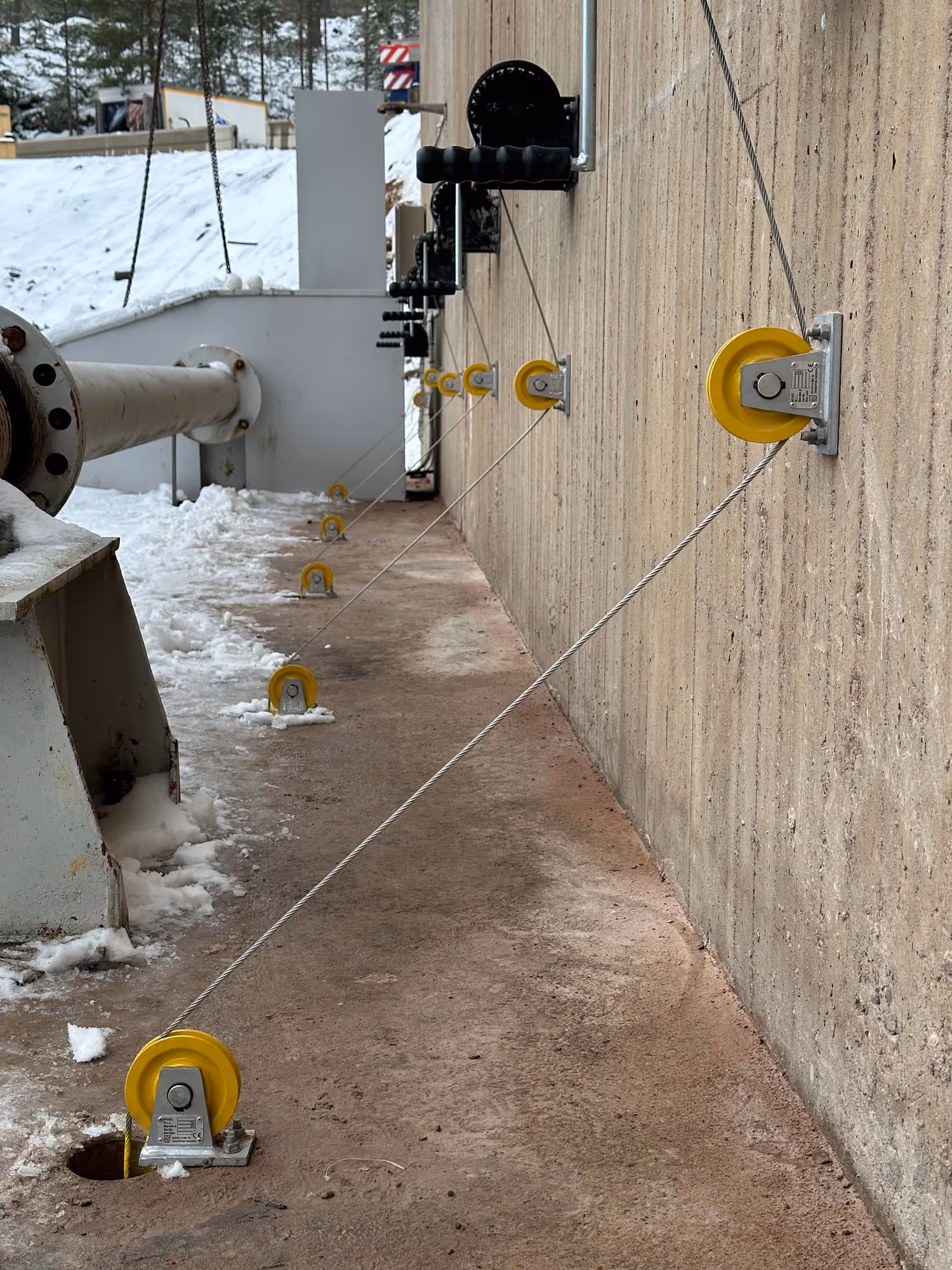

Gamla beslagsrester som skadade plåtarna kapades bort med Oxy Arc. Förankringshål borrades med pneumatisk borrhammare och gängstängerna injekterades med kemankare, som fick brinna i 48 timmar på grund av vattentemperaturen. Därefter monterades brytblock, vajrar och vajerspel till varje lucka, tillsammans med ett stop på 170 millimeter som håller luckan i negativ lutning så att den faller igen när vajern slackas. Allt funktionstestades av dykare och dokumenterades med ROV, som även inspekterade isgrindarna på uppströmssidan.

Resultat

Sugrörsluckan tätades utan anmärkning, och luckorna på sugrörstaket sitter nu tre centimeter från betongväggen i stället för trettio. Fortum fick ett vajerspelssystem som gör att luckorna kan öppnas och stängas från land, med markerade lägen för öppet och stängt. Isgrindarna var utan skador, bortsett från stockar och bråte mellan grindarna.

Vid öppning av sugrörsluckan vibrerade två av sex schacklar upp, eftersom de dragits åt men inte låsts. Samtliga schacklar låstes därefter med rostfria bultband och funktionstestades på nytt. Funktionstesterna finns dokumenterade på video.

Verktyg som användes

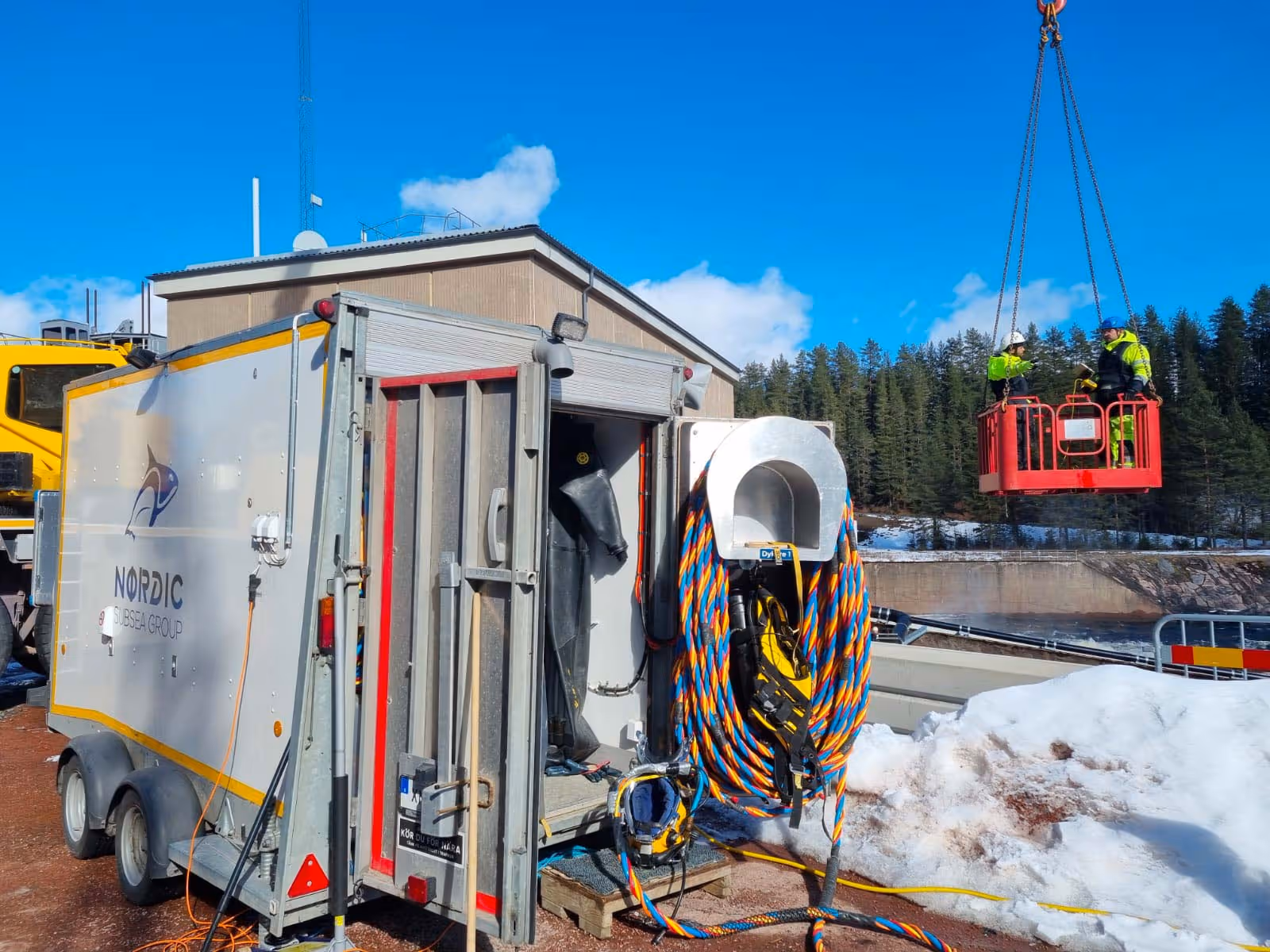

Ytförsörjd dykning, ROV, pneumatisk borrhammare (BBD 12 och DKR 36), kemisk injektering, Oxy Arc, kranbil med personkorg
